Laboratorium Badania Materiałów Inżynieryjnych
Laboratorium Badania Materiałów Inżynieryjnych
O laboratorium
Laboratorium oferuje zaawansowaną wizualizację przestrzenną komórek oraz wyznakowanych materiałów (np. nośników leków, mikrosfer, skafoldów) z wykorzystaniem unikatowego mikroskopu konfokalnego z białym laserem, modułem do wysokiej rozdzielczości oraz komorą środowiskową.
Mikroskop umożliwia prowadzenie badań interdyscyplinarnych z pogranicza inżynierii materiałowej, biologii, nanotechnologii i biomedycyny, w tym obrazowanie oddziaływań komórka-biomateriał oraz (bio)materiał-biomolekuła (np. w biosensorach).
Aparatura jest zintegrowana z istniejącym zapleczem.

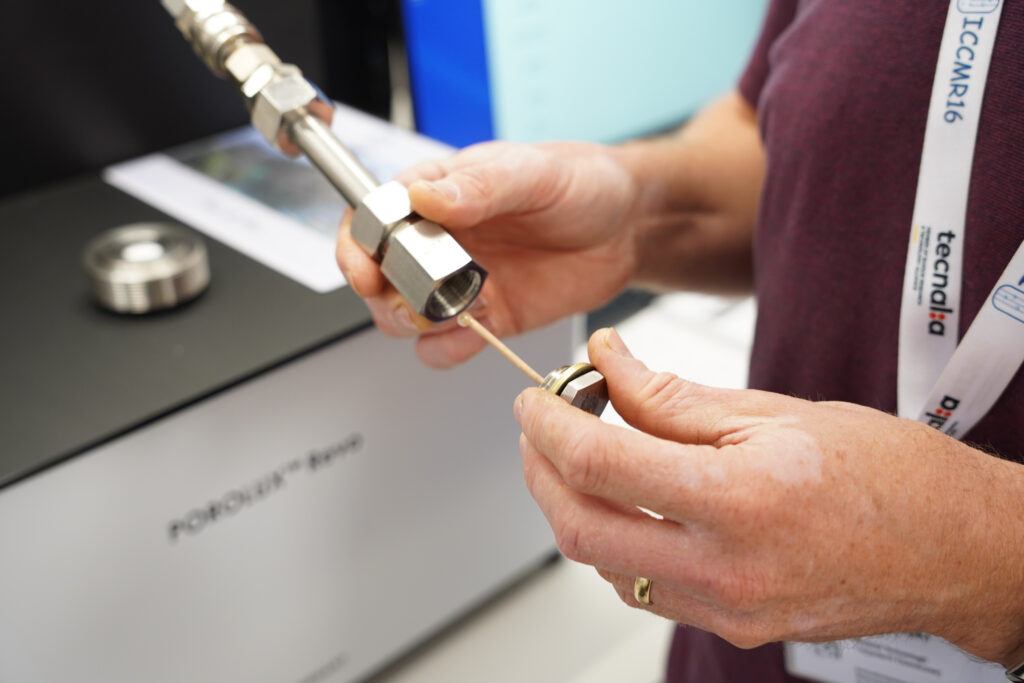

Porometr kapilarny Porolux REVO
Charakteryzacja porowatości materiałów metodą porometrii kapilarnej
Co nas wyróżnia:
Możliwość wyznaczenia rozkładu wielkości porów nawet do średnicy 30 nm.
Nazwa urządzenia:
Porometr kapilarny Porolux REVO (APTCO TECHNOLOGIES NV, Belgia)
Parametry urządzenia:
Jakość powietrza zasilającego: suche, czyste (bez oleju) sprężone powietrze
• Przyłącze: system IQS, średnica 6 mm
Medium testowe, zasilanie i przyłącza:
- Medium testowe: azot o minimalnej czystości 2,8 (99,8%)
- Minimalne ciśnienie wejściowe 5,5 bar, maksymalne 40 bar
Temperatura robocza powietrza: +15 – 30 °C (optymalnie: +20 – 25 °C)
Zakres ciśnienia roboczego: 0 – 34,5 bar
Dokładny zakres pomiarowy: >300 µm – do ok. 18 nm
Mierzalna wartość FBP: ok. 150 µm – ok. 150 nm (FBP obliczeniowe)
Przepływ: Maks. 200 l/min
Opis usługi:
Laboratorium oferuje zaawansowaną analizę porowatości materiałów z wykorzystaniem porometru kapilarnego, który umożliwia określenie maksymalnego promienia porów metodą pęcherzykową („bubble point”), a także rozmiaru, rozkładu i gęstości porów. Dzięki zastosowaniu wymiennych uchwytów możliwe jest badanie różnorodnych materiałów porowatych, w tym membran polimerowych i ceramicznych. Aparatura stanowi kluczowe uzupełnienie infrastruktury badawczej wykorzystywanej w badaniach membran i procesów membranowych.
Zakres usługi:
- Pomiar maksymalnego promienia porów metodą „bubble point”
- Określenie rozkładu wielkości porów i gęstości porów
- Analiza membran o różnych kształtach i materiałach (polimery, ceramika)
- Możliwość pracy z próbkami o niestandardowych kształtach dzięki wymiennym uchwytom
- Komplementarność z analizą potencjału zeta, goniometrią i mikroskopią
- Wsparcie dla badań podstawowych i aplikacyjnych
Korzyści:
DLA PRZEMYSŁU
- Precyzyjna kontrola jakości membran i materiałów porowatych
- Możliwość optymalizacji procesów filtracji i separacji
- Wsparcie dla rozwoju nowych produktów membranowych
- Zastosowanie w wielu branżach: chemicznej, spożywczej, farmaceutycznej, kosmetycznej, biotechnologicznej
- Umożliwia testowanie materiałów przed wdrożeniem do produkcji
- Dostępność unikatowej aparatury w regionie północno-zachodniej Polski
DLA JEDNOSTEK NAUKOWYCH
- Możliwość prowadzenia badań nad nowymi typami membran i materiałów porowatych
- Wsparcie dla projektów z zakresu oczyszczania wody i ścieków, bioreaktorów membranowych, kontaktorów membranowych
- Integracja z istniejącym zapleczem badawczym (instalacje membranowe, mikroskopia, kalorymetria)
- Rozszerzenie współpracy z partnerami krajowymi i zagranicznymi
- Zwiększenie potencjału publikacyjnego i aplikacyjnego
5. Przykłady zastosowań
Oczyszczanie wody i ścieków
analiza membran stosowanych w filtracji i odsalaniu
Biotechnologia
badania membran w bioreaktorach i kontaktorach
Przemysł spożywczy i farmaceutyczny
kontrola jakości membran filtracyjnych
Nanotechnologia
charakteryzacja porowatości materiałów funkcjonalnych
Inżynieria materiałowa
rozwój nowych materiałów porowatych
Badania podstawowe
analiza struktury porowatej w kontekście właściwości transportowych
6. Czas realizacji i elastyczność usług
Standardowy czas realizacji:
5–10 dni roboczych
Tryb ekspresowy:
do 72 godzin (po wcześniejszym uzgodnieniu)
Elastyczność:
– możliwość badania próbek o różnych kształtach i rozmiarach
– opracowanie metodyki „na zamówienie”
– integracja z innymi technikami badawczymi
– konsultacje naukowe i interpretacja wyników
7. Informacja dotycząca unikatowości sprzętu
i jego możliwości
Porometr kapilarny dostępny w Laboratorium Badania Materiałów Inżynieryjnych to unikatowe w skali regionu urządzenie umożliwiające precyzyjną analizę porowatości materiałów. Dzięki możliwości badania membran o różnych kształtach i materiałach, urządzenie stanowi niezastąpione narzędzie w badaniach nad technologiami membranowymi, które są uznawane za jedne z najbardziej perspektywicznych technologii XXI wieku.
W regionie północno-zachodniej Polski brak jest porometrów o porównywalnych parametrach, co czyni tę usługę wyjątkową i atrakcyjną zarówno dla przemysłu, jak i środowiska naukowego.
Opiekun urządzenia
prof. dr hab. inż. Marek Gryta
Słowa kluczowe:
porometr kapilarny, analiza porowatości, membrany, bubble point, rozkład porów, technologie membranowe, materiały porowate, filtracja, bioreaktory, kontaktory membranowe
Tagi:
#porometria
#membrany
#bubblepoint
#ZUT
#technologiemembranowe
#analizaporowatości
#bioreaktory
#oczyszczaniewody
#centrumusługbadawczych

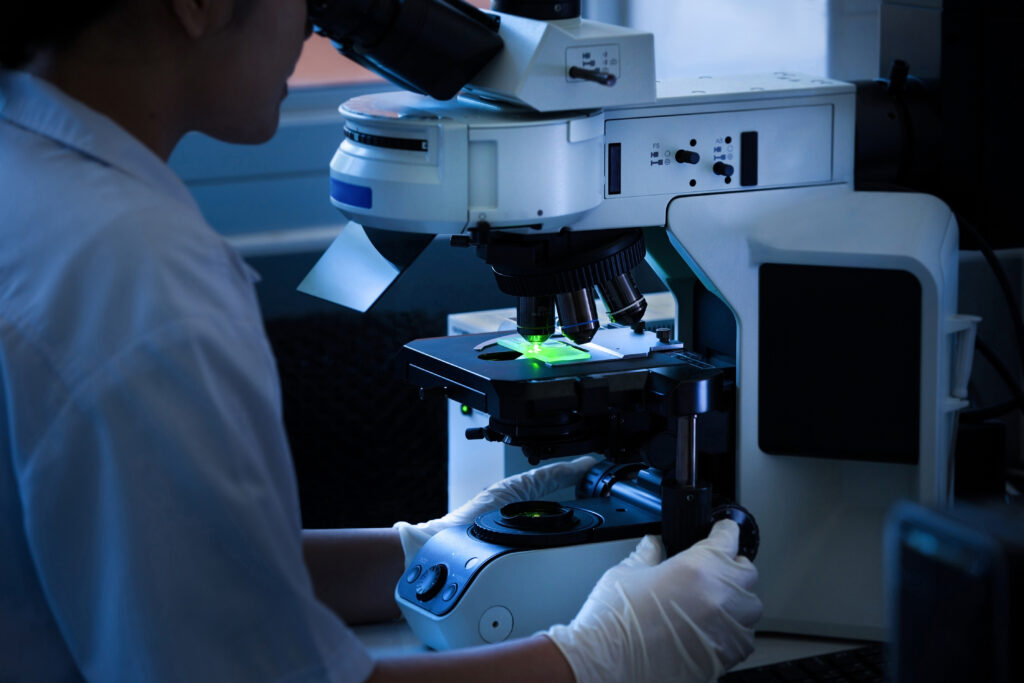

Laserowy mikroskop skaningowy
Bezkontaktowa analiza topografii powierzchni metodą laserowej mikroskopii skaningowej (LSM)
Najważniejsze fakty:
Pełnia informacji – kolor, kształt i wysoka jakość obrazu dzięki dwóm trybom optycznym: konfokalnemu laserowemu i kolorowemu.
Pomiary grubości warstw w transparentnych filmach i obserwacje w różniczkowym kontraście interferencyjnym (DIC).
Nazwa urządzenia:
Laserowy mikroskop skaningowy LEXT OLS5100 (Evident Europe GmbH, Niemcy)
Opis usługi:
- Dwa tory świetlne wyposażone w laser fioletowy o długości fali 405 nm oraz źródło światła białego LED;
- Zestaw obiektywów: 5x, 10x, 20x, 50x i 100x;
- Detekcja obrazu z wykorzystaniem dwóch fotopowielaczy;
- Rozdzielczość rzeczywista (fizyczna): w osi Z: 5 nm, w osiach X i Y: 120 nm x 120 nm;
- Zoom optyczny dla lasera: 1x – 8x;
- Zmotoryzowany stolik o udźwigu 3 kg.
- Możliwości pomiarowe LEXT OLS5100:
- jednoczesne obrazowanie w dwóch trybach: konfokalnym laserowym oraz kolorowym (źródło LED) w wysokiej rozdzielczości – zastosowanie w ocenie różnic barwy, analizie korozji powierzchni metalicznych itp.; możliwość analizy powierzchni takich jak lustra lub cienkie folie dzięki precyzyjnemu ustawieniu ostrości przy niskim kontraście;
- pomiary warstw przezroczystych – analiza grubości warstw w transparentnych filmach;
- obserwacja w różniczkowym kontraście interferencyjnym (DIC) (kontraście Nomarskiego) – wizualizacja subtelnych zmian na powierzchni materiałów i możliwość obserwacji elementów topografii w skali nanometrycznej.
Opis usługi:
Laboratorium oferuje precyzyjną analizę topografii powierzchni materiałów z wykorzystaniem laserowego mikroskopu skaningowego (LSM). Technika ta umożliwia bezkontaktowe obrazowanie 3D powierzchni materiałów organicznych i nieorganicznych w skali od nano- do mikrometrycznej. Dzięki zastosowaniu lasera możliwe jest uzyskanie pełnego, trójwymiarowego obrazu powierzchni bez ryzyka jej uszkodzenia. Mikroskop LSM stanowi komplementarne narzędzie względem mikroskopii sił atomowych (AFM), oferując większą elastyczność i bezpieczeństwo pomiaru.
Zakres usługi:
- Trójwymiarowa analiza topografii powierzchni materiałów
- Bezkontaktowy pomiar chropowatości
- Wymiarowanie obiektów na obrazach
- Obrazowanie osadów i struktur powierzchniowych
- Analiza materiałów organicznych i nieorganicznych
- Zakres pomiarowy od nanometrów do mikrometrów
- Komplementarność z mikroskopią AFM i profilometrią
Korzyści:
DLA PRZEMYSŁU
- Precyzyjna kontrola jakości powierzchni materiałów
- Możliwość analizy powierzchni delikatnych i nieregularnych
- Brak ryzyka uszkodzenia próbki (bezkontaktowy pomiar)
- Wsparcie w projektowaniu i optymalizacji powierzchni funkcjonalnych
- Zastosowanie w branżach: elektronicznej, optycznej, biomedycznej, mechanicznej
DLA JEDNOSTEK NAUKOWYCH
- Możliwość prowadzenia badań nad strukturą powierzchni w skali mikro i nano
- Wsparcie dla projektów z zakresu inżynierii materiałowej, nanotechnologii, elektroniki, biotechnologii, i innych
- Komplementarność z badaniami prowadzonymi przy użyciu AFM, SEM i TEM
- Zwiększenie potencjału publikacyjnego i aplikacyjnego
- Możliwość prowadzenia badań interdyscyplinarnych
5. Przykłady zastosowań
Inżynieria materiałowa
analiza chropowatości i defektów powierzchni
Nanotechnologia
obrazowanie struktur powierzchniowych w nanoskali
Biomateriały
ocena powierzchni implantów i nośników leków
Elektronika
kontrola mikrostruktur i analiza cienkich warstw
Przemysł optyczny
analiza powierzchni soczewek i powłok
Badania podstawowe
wizualizacja topografii w badaniach eksperymentalnych
6. Czas realizacji i elastyczność usług
Standardowy czas realizacji:
5–10 dni roboczych
Tryb ekspresowy:
do 72 godzin (po wcześniejszym uzgodnieniu)
Elastyczność:
– możliwość badania szerokiego spektrum materiałów
– opracowanie metodyki „na zamówienie”
– integracja z innymi technikami badawczymi
– konsultacje naukowe i interpretacja wyników
7. Informacja dotycząca unikatowości sprzętu
i jego możliwości
Laserowy mikroskop skaningowy (LSM) to nowoczesne narzędzie do bezkontaktowej analizy topografii powierzchni, które łączy wysoką rozdzielczość z bezpieczeństwem pomiaru. W przeciwieństwie do technik kontaktowych, takich jak AFM czy profilometria stykowa, LSM pozwala na obrazowanie delikatnych i nieregularnych powierzchni bez ryzyka ich uszkodzenia. Dzięki temu możliwe jest prowadzenie precyzyjnych badań materiałów o znaczeniu przemysłowym i naukowym.
Mikroskop LSM stanowi istotne rozszerzenie potencjału badawczego ZUT i umożliwia realizację projektów na najwyższym poziomie.
Opiekun urządzenia
prof. dr hab. inż. Sylwia Mozia
dr hab. inż. Katarzyna Wilpiszewska, prof. ZUT
Słowa kluczowe:
laserowy mikroskop skaningowy, LSM, topografia powierzchni, chropowatość, obrazowanie 3D, mikroskopia bezkontaktowa, analiza powierzchni, biomateriały, nanotechnologia
Tagi:
#LSM
#mikroskopia3D
#analizapowierzchni
#ZUT
#inżynieriamateriałowa
#nanoskala
#biomateriały
#centrumusługbadawczych

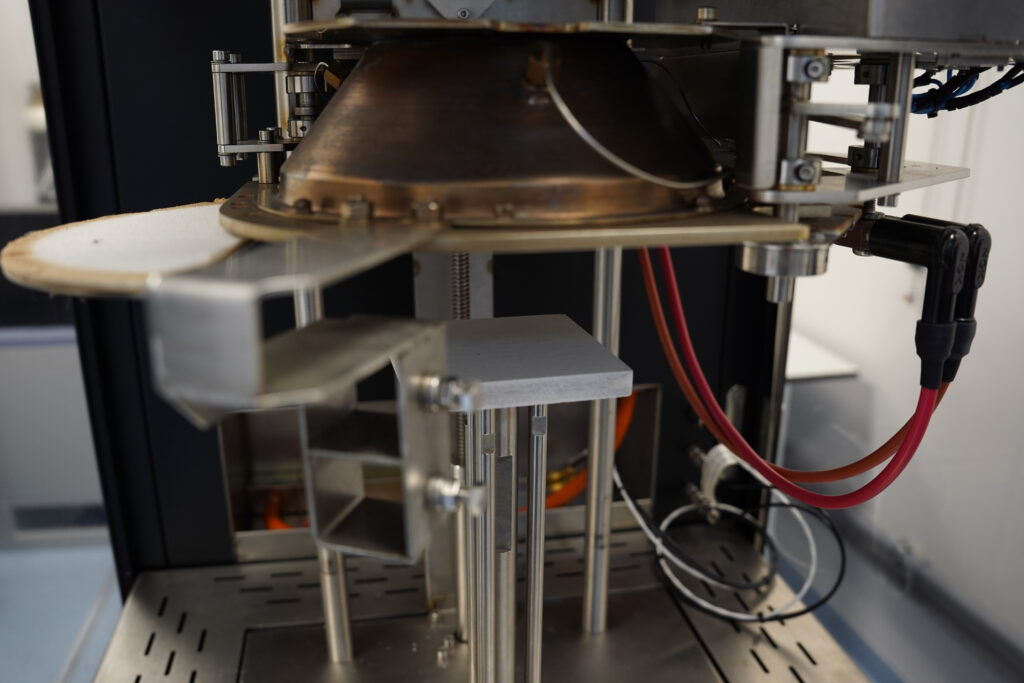

Kalorymetr stożkowy iCone Mini
Makroskalowa analiza właściwości termicznych materiałów palnych metodą kalorymetrii stożkowej
Co nas wyróżnia:
iCone Mini to kalorymetr stożkowy umożliwiający precyzyjne badanie palności materiałów w warunkach laboratoryjnych. Dzięki pomiarowi zużycia tlenu urządzenie dokładnie określa szybkość wydzielania ciepła (HRR) oraz emisję dymu i gazów.
Nazwa urządzenia:
Kalorymetr stożkowy iCone Mini (Fire Testing Technology, Wielka Brytania)
Parametry urządzenia:
Urządzenie umożliwia kompleksową charakterystykę procesu spalania próbek w skali makro:
- szybkość uwalniania ciepła (HRR): Kluczowy parametr określający dynamikę rozwoju pożaru.
- czas do zapłonu (TTI): Określenie łatwopalności materiału.
- wskaźnik utraty masy (MLR): Monitorowanie szybkości degradacji próbki.
- szybkość uwalniania dymu (SPR) oraz całkowita produkcja dymu (TSP).
- analiza gazów spalinowych: Ilościowe oznaczanie tlenku węgla i dwutlenku węgla wydzielanych podczas spalania.
- efektywne ciepło spalania (EHC).
- całkowita ilość uwolnionego ciepła (THR).
Opis usługi:
Laboratorium oferuje zaawansowaną analizę właściwości termicznych materiałów palnych z wykorzystaniem kalorymetru stożkowego, który umożliwia prowadzenie badań w warunkach zbliżonych do rzeczywistych scenariuszy pożarowych. Aparatura pozwala na pomiar takich parametrów jak: szybkość uwalniania ciepła, czas do zapłonu, utrata masy, emisja dymu i gazów spalinowych. Kalorymetr stanowi komplementarne uzupełnienie istniejącej infrastruktury Laboratorium Analizy Termicznej, umożliwiając porównanie wyników uzyskanych w skali mikro i makro.
Zakres usługi:
- Pomiar szybkości uwalniania ciepła (HRR)
- Pomiar czasu do zapłonu
- Wskaźnik utraty masy próbki
- Pomiar szybkości uwalniania dymu
- Obliczanie efektywnego ciepła spalania
- Analiza emisji gazów spalinowych (np. CO)
Korzyści:
DLA PRZEMYSŁU
- Ocena bezpieczeństwa pożarowego materiałów i kompozytów
- Możliwość testowania nowych dodatków uniepalniających
- Wsparcie w procesie certyfikacji i komercjalizacji produktów
- Badania w warunkach zbliżonych do rzeczywistych
- Umożliwienie walidacji wyników uzyskanych w skali mikro
- Zastosowanie w branżach: budowlanej, transportowej, elektronicznej, tekstylnej
DLA JEDNOSTEK NAUKOWYCH
- Możliwość prowadzenia badań nad uniepalnianiem kompozytów polimerowych
- Porównanie wyników z mikrokalorymetrii i termograwimetrii
- Wsparcie dla projektów z zakresu inżynierii materiałowej i bezpieczeństwa pożarowego
- Rozszerzenie zakresu badań termicznych o analizę makroskalową
- Zwiększenie potencjału aplikacyjnego i publikacyjnego
5. Przykłady zastosowań
Inżynieria materiałowa
ocena odporności termicznej i palności kompozytów
Bezpieczeństwo pożarowe
testowanie materiałów konstrukcyjnych i izolacyjnych
Przemysł tekstylny
badania nad uniepalnianiem tkanin technicznych
Motoryzacja i lotnictwo
analiza materiałów stosowanych w kabinach i wnętrzach
Budownictwo
testowanie materiałów wykończeniowych i izolacyjnych
Badania podstawowe
walidacja modeli spalania i emisji
6. Czas realizacji i elastyczność usług
Standardowy czas realizacji:
7–14 dni roboczych
Tryb ekspresowy:
do 5 dni (po wcześniejszym uzgodnieniu)
Elastyczność:
– możliwość testowania różnych typów materiałów (ciała stałe, kompozyty, powłoki)
– opracowanie metodyki „na zamówienie”
– integracja z analizą mikropróbek (mikrokalorymetria, TGA)
– konsultacje naukowe i interpretacja wyników
7. Informacja dotycząca unikatowości sprzętu
i jego możliwości
Kalorymetr stożkowy to niezastąpione narzędzie w analizie właściwości termicznych materiałów palnych, umożliwiające prowadzenie badań w warunkach zbliżonych do rzeczywistych. W połączeniu z mikrokalorymetrem, aparatem do pomiaru przewodności cieplnej i termowagą, stanowi kompleksowe zaplecze do badań nad uniepalnianiem kompozytów polimerowych. Możliwość porównania wyników w skali mikro i makro zwiększa wiarygodność badań i otwiera drogę do komercjalizacji innowacyjnych rozwiązań materiałowych.
Opiekun urządzenia
prof. dr hab. inż. Zofia Lendzion - Bieluń
prof. dr hab. inż. Sylwia Mozia
Słowa kluczowe:
kalorymetr stożkowy, analiza termiczna, uniepalnianie, kompozyty polimerowe, bezpieczeństwo pożarowe, HRR, emisja dymu, ciepło spalania, analiza makroskalowa
Tagi:
#kalorymetriastożkowa
#bezpieczeństwopożarowe
#uniepalnianie
#ZUT
#analizatermiczna
#kompozytypolimerowe
#centrumusługbadawczych
Zapisz się do newslettera
odkrywaj najnowsze innowacje w materiałach oraz technologie, które mogą przyspieszyć rozwój Twoich projektów!
Porometr kapilarny Porolux REVO
Charakteryzacja porowatości materiałów metodą porometrii kapilarnej
Co nas wyróżnia:
Możliwość wyznaczenia rozkładu wielkości porów nawet do średnicy 30 nm.
Nazwa urządzenia:
Porometr kapilarny Porolux REVO (APTCO TECHNOLOGIES NV, Belgia)
Parametry urządzenia:
Jakość powietrza zasilającego: suche, czyste (bez oleju) sprężone powietrze
- Przyłącze: system IQS, średnica 6 mm
Medium testowe, zasilanie i przyłącza:
- Medium testowe: azot o minimalnej czystości 2,8 (99,8%)
- Minimalne ciśnienie wejściowe 5,5 bar, maksymalne 40 bar
Temperatura robocza powietrza: +15 – 30 °C (optymalnie: +20 – 25 °C)
Zakres ciśnienia roboczego: 0 – 34,5 bar
Dokładny zakres pomiarowy: >300 µm – do ok. 18 nm
Mierzalna wartość FBP: ok. 150 µm – ok. 150 nm (FBP obliczeniowe)
Przepływ: Maks. 200 l/min
Opis usługi:
Laboratorium oferuje zaawansowaną analizę porowatości materiałów z wykorzystaniem porometru kapilarnego, który umożliwia określenie maksymalnego promienia porów metodą pęcherzykową („bubble point”), a także rozmiaru, rozkładu i gęstości porów. Dzięki zastosowaniu wymiennych uchwytów możliwe jest badanie różnorodnych materiałów porowatych, w tym membran polimerowych i ceramicznych. Aparatura stanowi kluczowe uzupełnienie infrastruktury badawczej wykorzystywanej w badaniach membran i procesów membranowych.
Zakres usługi:
- Pomiar maksymalnego promienia porów metodą „bubble point”
- Określenie rozkładu wielkości porów i gęstości porów
- Analiza membran o różnych kształtach i materiałach (polimery, ceramika)
- Możliwość pracy z próbkami o niestandardowych kształtach dzięki wymiennym uchwytom
- Komplementarność z analizą potencjału zeta, goniometrią i mikroskopią
- Wsparcie dla badań podstawowych i aplikacyjnych
Korzyści:
DLA PRZEMYSŁU
- Precyzyjna kontrola jakości membran i materiałów porowatych
- Możliwość optymalizacji procesów filtracji i separacji
- Wsparcie dla rozwoju nowych produktów membranowych
- Zastosowanie w wielu branżach: chemicznej, spożywczej, farmaceutycznej, kosmetycznej, biotechnologicznej
- Umożliwia testowanie materiałów przed wdrożeniem do produkcji
- Dostępność unikatowej aparatury w regionie północno-zachodniej Polski
DLA JEDNOSTEK NAUKOWYCH
- Możliwość prowadzenia badań nad nowymi typami membran i materiałów porowatych
- Wsparcie dla projektów z zakresu oczyszczania wody i ścieków, bioreaktorów membranowych, kontaktorów membranowych
- Integracja z istniejącym zapleczem badawczym (instalacje membranowe, mikroskopia, kalorymetria)
- Rozszerzenie współpracy z partnerami krajowymi i zagranicznymi
- Zwiększenie potencjału publikacyjnego i aplikacyjnego
5. Przykłady zastosowań
Oczyszczanie wody i ścieków
analiza membran stosowanych w filtracji i odsalaniu
Biotechnologia
badania membran w bioreaktorach i kontaktorachwizualizacja komórek ssaczych i mikroorganizmów w 3D
Przemysł spożywczy i farmaceutyczny
kontrola jakości membran filtracyjnych
Nanotechnologia
charakteryzacja porowatości materiałów funkcjonalnych
Inżynieria materiałowa
rozwój nowych materiałów porowatych
Badania podstawowe
analiza struktury porowatej w kontekście właściwości transportowych
6. Czas realizacji i elastyczność usług
Standardowy czas realizacji:
5–10 dni roboczych
Tryb ekspresowy:
do 72 godzin (po wcześniejszym uzgodnieniu)
Elastyczność:
– możliwość badania próbek o różnych kształtach i rozmiarach
– opracowanie metodyki „na zamówienie”
– integracja z innymi technikami badawczymi
– konsultacje naukowe i interpretacja wyników
7. Informacja dotycząca unikatowości sprzętu
i jego możliwości
Porometr kapilarny dostępny w Laboratorium Badania Materiałów Inżynieryjnych to unikatowe w skali regionu urządzenie umożliwiające precyzyjną analizę porowatości materiałów. Dzięki możliwości badania membran o różnych kształtach i materiałach, urządzenie stanowi niezastąpione narzędzie w badaniach nad technologiami membranowymi, które są uznawane za jedne z najbardziej perspektywicznych technologii XXI wieku.
W regionie północno-zachodniej Polski brak jest porometrów o porównywalnych parametrach, co czyni tę usługę wyjątkową i atrakcyjną zarówno dla przemysłu, jak i środowiska naukowego
Opiekun urządzenia
prof. dr hab. inż. Marek Gryta
Słowa kluczowe:
porometr kapilarny, analiza porowatości, membrany, bubble point, rozkład porów, technologie membranowe, materiały porowate, filtracja, bioreaktory, kontaktory membranowe
Tagi:
#porometria
#membrany
#bubblepoint
#ZUT
#technologiemembranowe
#analizaporowatości
#bioreaktory
#oczyszczaniewody
#centrumusługbadawczych
Laserowy mikroskop skaningowy LEXT OLS5100
Bezkontaktowa analiza topografii powierzchni metodą laserowej mikroskopii skaningowej (LSM)
Co nas wyróżnia:
Pełnia informacji – kolor, kształt i wysoka jakość obrazu dzięki dwóm trybom optycznym: konfokalnemu laserowemu i kolorowemu.
Pomiary grubości warstw w transparentnych filmach i obserwacje w różniczkowym kontraście interferencyjnym (DIC).
Nazwa urządzenia:
Laserowy mikroskop skaningowy LEXT OLS5100 (Evident Europe GmbH, Niemcy)
Parametry urządzenia:
- Dwa tory świetlne wyposażone w laser fioletowy o długości fali 405 nm oraz źródło światła białego LED;
- Zestaw obiektywów: 5x, 10x, 20x, 50x i 100x;
- Detekcja obrazu z wykorzystaniem dwóch fotopowielaczy;
- Rozdzielczość rzeczywista (fizyczna): w osi Z: 5 nm, w osiach X i Y: 120 nm x 120 nm;
- Zoom optyczny dla lasera: 1x – 8x;
- Zmotoryzowany stolik o udźwigu 3 kg.
- Możliwości pomiarowe LEXT OLS5100:
- jednoczesne obrazowanie w dwóch trybach: konfokalnym laserowym oraz kolorowym (źródło LED) w wysokiej rozdzielczości – zastosowanie w ocenie różnic barwy, analizie korozji powierzchni metalicznych itp.; możliwość analizy powierzchni takich jak lustra lub cienkie folie dzięki precyzyjnemu ustawieniu ostrości przy niskim kontraście;
- pomiary warstw przezroczystych – analiza grubości warstw w transparentnych filmach;
- obserwacja w różniczkowym kontraście interferencyjnym (DIC) (kontraście Nomarskiego) – wizualizacja subtelnych zmian na powierzchni materiałów i możliwość obserwacji elementów topografii w skali nanometrycznej.
Opis usługi:
Laboratorium oferuje precyzyjną analizę topografii powierzchni materiałów z wykorzystaniem laserowego mikroskopu skaningowego (LSM). Technika ta umożliwia bezkontaktowe obrazowanie 3D powierzchni materiałów organicznych i nieorganicznych w skali od nano- do mikrometrycznej. Dzięki zastosowaniu lasera możliwe jest uzyskanie pełnego, trójwymiarowego obrazu powierzchni bez ryzyka jej uszkodzenia. Mikroskop LSM stanowi komplementarne narzędzie względem mikroskopii sił atomowych (AFM), oferując większą elastyczność i bezpieczeństwo pomiaru.
Zakres usługi:
- Trójwymiarowa analiza topografii powierzchni materiałów
- Bezkontaktowy pomiar chropowatości
- Wymiarowanie obiektów na obrazach
- Obrazowanie osadów i struktur powierzchniowych
- Analiza materiałów organicznych i nieorganicznych
- Zakres pomiarowy od nanometrów do mikrometrów
- Komplementarność z mikroskopią AFM i profilometrią
Korzyści:
DLA PRZEMYSŁU
- Precyzyjna kontrola jakości powierzchni materiałów
- Możliwość analizy powierzchni delikatnych i nieregularnych
- Brak ryzyka uszkodzenia próbki (bezkontaktowy pomiar)
- Wsparcie w projektowaniu i optymalizacji powierzchni funkcjonalnych
- Zastosowanie w branżach: elektronicznej, optycznej, biomedycznej, mechanicznej
- Rozszerzenie oferty badawczej jednostki dla partnerów przemysłowych
DLA JEDNOSTEK NAUKOWYCH
- Możliwość prowadzenia badań nad strukturą powierzchni w skali mikro i nano
- Wsparcie dla projektów z zakresu inżynierii materiałowej, nanotechnologii, elektroniki, biotechnologii, i innych
- Komplementarność z badaniami prowadzonymi przy użyciu AFM, SEM i TEM
- Zwiększenie potencjału publikacyjnego i aplikacyjnego
- Możliwość prowadzenia badań interdyscyplinarnych
5. Przykłady zastosowań
Inżynieria materiałowa
analiza chropowatości i defektów powierzchni
Nanotechnologia
obrazowanie struktur powierzchniowych w nanoskali
Biomateriały
– ocena powierzchni implantów i nośników leków
Elektronika
kontrola mikrostruktur i analiza cienkich warstw
Przemysł optyczny
analiza powierzchni soczewek i powłok
Badania podstawowe
wizualizacja topografii w badaniach eksperymentalnych
6. Czas realizacji i elastyczność usług
Standardowy czas realizacji:
5–10 dni roboczych
Tryb ekspresowy:
do 72 godzin (po wcześniejszym uzgodnieniu)
Elastyczność:
– możliwość badania szerokiego spektrum materiałów
– opracowanie metodyki „na zamówienie”
– integracja z innymi technikami badawczymi
– konsultacje naukowe i interpretacja wyników
7. Informacja dotycząca unikatowości sprzętu
i jego możliwości
Laserowy mikroskop skaningowy (LSM) to nowoczesne narzędzie do bezkontaktowej analizy topografii powierzchni, które łączy wysoką rozdzielczość z bezpieczeństwem pomiaru. W przeciwieństwie do technik kontaktowych, takich jak AFM czy profilometria stykowa, LSM pozwala na obrazowanie delikatnych i nieregularnych powierzchni bez ryzyka ich uszkodzenia. Dzięki temu możliwe jest prowadzenie precyzyjnych badań materiałów o znaczeniu przemysłowym i naukowym. Mikroskop LSM stanowi istotne rozszerzenie potencjału badawczego ZUT i umożliwia realizację projektów na najwyższym poziomie.
Opiekun urządzenia
prof. dr hab. inż. Sylwia Mozia
dr hab. inż. Katarzyna Wilpiszewska, prof. ZUT
Słowa kluczowe:
laserowy mikroskop skaningowy, LSM, topografia powierzchni, chropowatość, obrazowanie 3D, mikroskopia bezkontaktowa, analiza powierzchni, biomateriały, nanotechnologia
Tagi:
#LSM
#mikroskopia3D
#analizapowierzchni
#ZUT
#inżynieriamateriałowa
#nanoskala
#biomateriały
#centrumusługbadawczych
Kalorymetr stożkowy iCone Mini
Makroskalowa analiza właściwości termicznych materiałów palnych metodą kalorymetrii stożkowej
Najważniejsze fakty:
1. MATPRO posiada kilkudziesięcioletnie doświadczenie w rozwijaniu nanobioinżynierii i zdolność do opracowywania nowych innowacyjnych rozwiązań.
Nazwa urządzenia:
Kalorymetr stożkowy iCone Mini (Fire Testing Technology, Wielka Brytania)
Parametry urządzenia:
Urządzenie umożliwia kompleksową charakterystykę procesu spalania próbek w skali makro:
- szybkość uwalniania ciepła (HRR): Kluczowy parametr określający dynamikę rozwoju pożaru.
- czas do zapłonu (TTI): Określenie łatwopalności materiału.
- wskaźnik utraty masy (MLR): Monitorowanie szybkości degradacji próbki.
- szybkość uwalniania dymu (SPR) oraz całkowita produkcja dymu (TSP).
- analiza gazów spalinowych: Ilościowe oznaczanie tlenku węgla i dwutlenku węgla wydzielanych podczas spalania.
- efektywne ciepło spalania (EHC).
- całkowita ilość uwolnionego ciepła (THR).
Opis usługi:
Laboratorium oferuje zaawansowaną analizę właściwości termicznych materiałów palnych z wykorzystaniem kalorymetru stożkowego, który umożliwia prowadzenie badań w warunkach zbliżonych do rzeczywistych scenariuszy pożarowych. Aparatura pozwala na pomiar takich parametrów jak: szybkość uwalniania ciepła, czas do zapłonu, utrata masy, emisja dymu i gazów spalinowych. Kalorymetr stanowi komplementarne uzupełnienie istniejącej infrastruktury Laboratorium Analizy Termicznej, umożliwiając porównanie wyników uzyskanych w skali mikro i makro.
Zakres usługi:
- Pomiar szybkości uwalniania ciepła (HRR)
- Pomiar czasu do zapłonu
- Wskaźnik utraty masy próbki
- Pomiar szybkości uwalniania dymu
- Obliczanie efektywnego ciepła spalania
- Analiza emisji gazów spalinowych (np. CO)
Korzyści:
DLA PRZEMYSŁU
- Ocena bezpieczeństwa pożarowego materiałów i kompozytów
- Możliwość testowania nowych dodatków uniepalniających
- Wsparcie w procesie certyfikacji i komercjalizacji produktów
- Badania w warunkach zbliżonych do rzeczywistych
- Umożliwienie walidacji wyników uzyskanych w skali mikro
- Zastosowanie w branżach: budowlanej, transportowej, elektronicznej, tekstylnej
DLA JEDNOSTEK NAUKOWYCH
- Możliwość prowadzenia badań nad uniepalnianiem kompozytów polimerowych
- Porównanie wyników z mikrokalorymetrii i termograwimetrii
- Wsparcie dla projektów z zakresu inżynierii materiałowej i bezpieczeństwa pożarowego
- Rozszerzenie zakresu badań termicznych o analizę makroskalową
- Zwiększenie potencjału aplikacyjnego i publikacyjnego
5. Przykłady zastosowań
Inżynieria materiałowa
ocena odporności termicznej i palności kompozytów
Bezpieczeństwo
pożarowe
testowanie materiałów konstrukcyjnych i izolacyjnych
Przemysł tekstylny
badania nad uniepalnianiem tkanin technicznych
Motoryzacja i lotnictwo
analiza materiałów stosowanych w kabinach i wnętrzach
Budownictwo
testowanie materiałów wykończeniowych i izolacyjnych
Badania podstawowe
walidacja modeli spalania i emisji
6. Czas realizacji i elastyczność usług
Standardowy czas realizacji:
7–14 dni roboczych
Tryb ekspresowy:
do 5 dni (po wcześniejszym uzgodnieniu)
Elastyczność:
– możliwość testowania różnych typów materiałów (ciała stałe, kompozyty, powłoki)
– opracowanie metodyki „na zamówienie”
– integracja z analizą mikropróbek (mikrokalorymetria, TGA)
– konsultacje naukowe i interpretacja wyników
7. Informacja dotycząca unikatowości sprzętu
i jego możliwości
Kalorymetr stożkowy to niezastąpione narzędzie w analizie właściwości termicznych materiałów palnych, umożliwiające prowadzenie badań w warunkach zbliżonych do rzeczywistych. W połączeniu z mikrokalorymetrem, aparatem do pomiaru przewodności cieplnej i termowagą, stanowi kompleksowe zaplecze do badań nad uniepalnianiem kompozytów polimerowych. Możliwość porównania wyników w skali mikro i makro zwiększa wiarygodność badań i otwiera drogę do komercjalizacji innowacyjnych rozwiązań materiałowych.
Opiekun urządzenia
prof. dr hab. inż. Zofia Lendzion - Bieluń
prof. dr hab. inż. Sylwia Mozia
Słowa kluczowe:
kalorymetr stożkowy, analiza termiczna, uniepalnianie, kompozyty polimerowe, bezpieczeństwo pożarowe, HRR, emisja dymu, ciepło spalania, analiza makroskalowa
Tagi:
#kalorymetriastożkowa
#bezpieczeństwopożarowe
#uniepalnianie
#ZUT
#analizatermiczna
#kompozytypolimerowe
#centrumusługbadawczych
